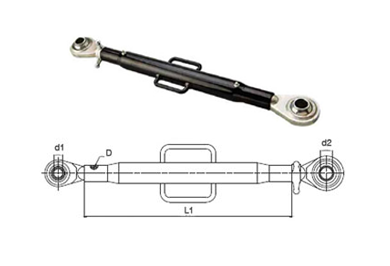

TOP LINK ASSEMBLIES
Specification
CODE |
CAT D1 -D2 |
PIPE L1 |
THREAD D |
MIN. |
MAX. |
MEHR - 001 |
0 – 0 |
7.1/2” |
3 / 4 UNC |
11” |
16.3/8” |
MEHR - 002 |
0 – 0 |
9.3/4/” |
3 / 4 UNC |
13.3/8” |
18.5/8” |
MEHR - 003 |
1 – 1 |
7” |
1.1/8 UNC |
11.5/8” |
14.3/4” |
MEHR - 004 |
1 – 2 |
7” |
1.1/8 UNC |
11.3/4” |
15” |
MEHR - 005 |
2 – 2 |
7” |
1.1/8 UNC |
12” |
15.1/8” |
MEHR - 006 |
1 – 1 |
9” |
1.1/8 UNC |
13.5/8” |
18.3/4” |
MEHR - 007 |
1 – 2 |
9” |
1.1/8 UNC |
13.3/4” |
19” |
MEHR - 008 |
2 – 2 |
9” |
1.1/8 UNC |
14” |
19.1/4” |
MEHR - 009 |
1 – 1 |
11.1/4” |
1.1/8 UNC |
16” |
24” |
MEHR - 010 |
1 – 2 |
11.1/4” |
1.1/8 UNC |
16.3/8” |
24.1/4” |
MEHR - 011 |
2 – 2 |
11.1/4” |
1.1/8 UNC |
16.1/2” |
24.3/8” |
MEHR - 012 |
1 – 1 |
13” |
1.1/8 UNC |
17.1/2” |
26.3/4” |
MEHR - 013 |
1 – 2 |
13” |
1.1/8 UNC |
17.3/4” |
27” |
MEHR - 014 |
2 – 2 |
13” |
1.1/8 UNC |
18.1/8” |
27.1/8” |
MEHR - 015 |
1 – 1 |
14.1/2” |
1.1/8 UNC |
19” |
27” |
MEHR - 016 |
1 – 2 |
14.1/2” |
1.1/8 UNC |
19.1/2” |
27.1/8” |
MEHR - 017 |
2 – 2 |
14.1/2” |
1.1/8 UNC |
20” |
31.1/2” |
MEHR - 018 |
1 – 1 |
16” |
1.1/8 UNC |
20.1/2” |
28” |
MEHR - 019 |
1 – 2 |
16” |
1.1/8 UNC |
20.3/4” |
28.3/8” |
MEHR - 020 |
2 – 2 |
16” |
1.1/8 UNC |
21” |
32.1/2” |
MEHR - 021 |
1 – 1 |
17.1/4” |
1.1/8 UNC |
21.5/8” |
29.3/8” |
MEHR - 022 |
1 – 2 |
17.1/4” |
1.1/8 UNC |
22” |
29.1/2” |
MEHR - 023 |
2 – 2 |
17.1/4” |
1.1/8 UNC |
22.1/4” |
33.7/8” |
MEHR - 024 |
1 – 1 |
20” |
1.1/8 UNC |
24.3/8” |
32” |
MEHR - 025 |
1 – 2 |
20” |
1.1/8 UNC |
24.3/4” |
32.1/4” |
MEHR - 026 |
2 – 2 |
20” |
1.1/8 UNC |
25” |
36.3/8” |
MEHR - 027 |
1 – 1 |
24” |
1.1/8 UNC |
28.1/2” |
36” |
MEHR - 028 |
1 – 2 |
24” |
1.1/8 UNC |
28.3/4” |
36.1/4” |
MEHR - 029 |
2 – 2 |
24” |
1.1/8 UNC |
28.7/8” |
40.1/2” |
MEHR - 030 |
2 – 2 |
15” |
1.1/4 UNC |
20” |
30.7/8” |
MEHR - 031 |
2 – 2 |
19” |
1.1/4 UNC |
24” |
35.1/4” |
Specification
| THREAD M 22 X 2.5 | |||||
CODE |
CAT D1 -D2 |
PIPE L1 |
THREAD D |
MIN. |
MAX. |
MEHR - 032 |
1 – 1 |
180 |
M22 X 2.5 |
290 |
440 |
MEHR - 033 |
1 – 1 |
220 |
M22 X 2.5 |
330 |
480 |
MEHR - 034 |
1 – 1 |
230 |
M22 X 2.5 |
340 |
490 |
MEHR - 035 |
1 – 1 |
300 |
M22 X 2.5 |
410 |
560 |
MEHR - 036 |
1 – 1 |
280 |
M22 X 2.5 |
390 |
540 |
| THREAD M 24X 3 | |||||
CODE |
CAT D1 -D2 |
PIPE L1 |
THREAD D |
MIN. |
MAX. |
MEHR - 032 |
1 – 1 |
120 |
M24 X 3 |
230 |
410 |
MEHR - 033 |
1 – 1 |
140 |
M24 X 3 |
250 |
430 |
MEHR - 034 |
1 – 1 |
150 |
M24 X 3 |
260 |
440 |
MEHR - 035 |
1 – 1 |
165 |
M24 X 3 |
275 |
445 |
MEHR - 036 |
1 – 1 |
180 |
M24 X 3 |
290 |
470 |
MEHR - 037 |
1 – 1 |
200 |
M24 X 3 |
310 |
490 |
MEHR - 038 |
1 – 1 |
230 |
M24 X 3 |
340 |
520 |
MEHR - 039 |
1 – 1 |
250 |
M24 X 3 |
360 |
540 |
MEHR - 040 |
1 – 1 |
270 |
M24 X 3 |
380 |
560 |
MEHR - 041 |
1 – 1 |
300 |
M24 X 3 |
410 |
590 |
MEHR - 042 |
1 – 1 |
330 |
M24 X 3 |
440 |
620 |
MEHR - 043 |
1 – 1 |
370 |
M24 X 3 |
470 |
650 |
MEHR - 044 |
1 – 1 |
400 |
M24 X 3 |
500 |
680 |
MEHR - 045 |
2 – 2 |
350 |
M24 X 3 |
440 |
620 |
MEHR - 046 |
2 – 2 |
400 |
M24 X 3 |
500 |
680 |
Specification
| THREAD M 27 X 3 | |||||
CODE |
CAT D1 -D2 |
PIPE L1 |
THREAD D |
MIN. |
MAX. |
MEHR - 047 |
1 – 1 |
275 |
M27 X 3 |
395 |
625 |
MEHR - 048 |
2 – 2 |
275 |
M27 X 3 |
395 |
645 |
MEHR - 049 |
1 – 1 |
320 |
M27 X 3 |
440 |
670 |
MEHR - 050 |
1 – 2 |
320 |
M27 X 3 |
440 |
680 |
MEHR - 051 |
2 – 2 |
320 |
M27 X 3 |
440 |
690 |
MEHR - 052 |
1 – 1 |
350 |
M27 X 3 |
470 |
700 |
MEHR - 053 |
1 – 2 |
350 |
M27 X 3 |
470 |
710 |
MEHR - 054 |
2 – 2 |
350 |
M27 X 3 |
470 |
720 |
MEHR - 055 |
1 – 1 |
370 |
M27 X 3 |
490 |
720 |
MEHR - 056 |
1 – 2 |
370 |
M27 X 3 |
490 |
730 |
MEHR - 057 |
2 – 2 |
370 |
M27 X 3 |
490 |
740 |
MEHR - 058 |
1 – 1 |
380 |
M27 X 3 |
500 |
730 |
MEHR - 059 |
1 – 2 |
380 |
M27 X 3 |
500 |
740 |
MEHR - 060 |
2 – 2 |
380 |
M27 X 3 |
500 |
750 |
MEHR - 061 |
1 – 1 |
400 |
M27 X 3 |
520 |
750 |
MEHR - 062 |
1 – 2 |
400 |
M27 X 3 |
520 |
760 |
MEHR - 063 |
2 – 2 |
400 |
M27 X 3 |
520 |
770 |
MEHR - 064 |
1 – 1 |
430 |
M27 X 3 |
550 |
780 |
MEHR - 065 |
1 – 2 |
430 |
M27 X 3 |
550 |
790 |
MEHR - 066 |
2 – 2 |
430 |
M27 X 3 |
550 |
800 |
MEHR - 067 |
1 – 1 |
450 |
M27 X 3 |
570 |
800 |
MEHR - 068 |
1 – 2 |
450 |
M27 X 3 |
570 |
810 |
MEHR - 069 |
2 – 2 |
450 |
M27 X 3 |
570 |
820 |
MEHR - 070 |
1 – 1 |
470 |
M27 X 3 |
590 |
820 |
MEHR - 071 |
1 – 2 |
470 |
M27 X 3 |
590 |
830 |
MEHR - 072 |
2 – 2 |
470 |
M27 X 3 |
590 |
840 |
MEHR - 073 |
1 – 1 |
500 |
M27 X 3 |
620 |
850 |
MEHR - 074 |
1 – 2 |
500 |
M27 X 3 |
620 |
860 |
MEHR - 075 |
2 – 2 |
500 |
M27 X 3 |
620 |
870 |
MEHR - 076 |
2 – 2 |
550 |
M27 X 3 |
670 |
920 |
MEHR - 077 |
2 – 2 |
570 |
M27 X 3 |
690 |
940 |
Specification
| THREAD M 30 X 3 ( HEAVY DUTY PIPE ) | |||||
CODE |
CAT D1 -D2 |
PIPE L1 |
THREAD D |
MIN. |
MAX. |
MEHR - 078 |
2 – 2 |
330 |
M30 X 3 |
460 |
700 |
MEHR - 079 |
2 – 2 |
370 |
M30 X 3 |
500 |
740 |
MEHR - 080 |
2 – 2 |
400 |
M30 X 3 |
530 |
770 |
MEHR - 081 |
2 – 2 |
450 |
M30 X 3 |
580 |
820 |
MEHR - 082 |
2 – 2 |
500 |
M30 X 3 |
630 |
870 |
MEHR - 083 |
2 – 2 |
600 |
M30 X 3 |
730 |
970 |
Specification
| THREAD M 30 X 3 | |||||
CODE |
CAT D1 -D2 |
PIPE L1 |
THREAD D |
MIN. |
MAX. |
MEHR - 084 |
1 – 1 |
370 |
M30 X 3 |
500 |
720 |
MEHR - 085 |
1 – 2 |
370 |
M30 X 3 |
500 |
730 |
MEHR - 086 |
2 – 2 |
370 |
M30 X 3 |
500 |
740 |
MEHR - 087 |
1 – 1 |
400 |
M30 X 3 |
530 |
750 |
MEHR - 088 |
1 – 2 |
400 |
M30 X 3 |
530 |
760 |
MEHR - 089 |
2 – 2 |
400 |
M30 X 3 |
530 |
770 |
MEHR - 090 |
1 – 1 |
450 |
M30 X 3 |
580 |
800 |
MEHR - 091 |
1 – 2 |
450 |
M30 X 3 |
580 |
810 |
MEHR - 092 |
2 – 2 |
450 |
M30 X 3 |
580 |
820 |
MEHR - 093 |
2 – 2 |
460 |
M30 X 3 |
590 |
830 |
MEHR - 089 |
1 – 1 |
500 |
M30 X 3 |
630 |
850 |
MEHR - 089 |
1 – 2 |
500 |
M30 X 3 |
630 |
860 |
MEHR - 089 |
2 – 2 |
500 |
M30 X 3 |
630 |
880 |
MEHR - 089 |
2 – 2 |
520 |
M30 X 3 |
650 |
900 |
MEHR - 089 |
2 – 2 |
550 |
M30 X 3 |
650 |
930 |
MEHR - 090 |
2 – 2 |
560 |
M30 X 3 |
690 |
940 |
MEHR - 091 |
2 – 2 |
600 |
M30 X 3 |
730 |
980 |
MEHR - 092 |
2 – 2 |
650 |
M30 X 3 |
780 |
1030 |
MEHR - 093 |
2 – 2 |
700 |
M30 X 3 |
830 |
1080 |
MEHR - 094 |
2 – 2 |
720 |
M30 X 3 |
880 |
1100 |
Specification

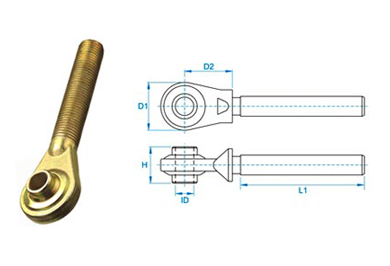

Top Link End (Unc) |
|||||||
CODE |
CAT |
I D |
THREAD |
L1 |
D1 |
D2 |
H |
MEHR - 095 |
0 |
16 |
3/4 UNCR |
105 |
47 |
30 |
25.4 |
MEHR - 096 |
0 |
16 |
3/4 UNCR |
105 |
47 |
30 |
25.4 |
MEHR - 097 |
1 |
19 |
1.1/8 UNCR |
155 |
58 |
53 |
44 |
MEHR - 098 |
1 |
25.4 |
1.1/8 UNCL |
155 |
58 |
53 |
44 |
MEHR - 099 |
2 |
25.4 |
1.1/8 UNCR |
190 |
66 |
58 |
51 |
MEHR - 100 |
2 |
25.4 |
1.1/8 UNCL |
190 |
66 |
58 |
51 |
MEHR - 101 |
2 |
25.4 |
1.1/8 UNCR |
180 |
76 |
66 |
51 |
MEHR - 102 |
2 |
25.4 |
1.1/8 UNCL |
180 |
76 |
66 |
51 |

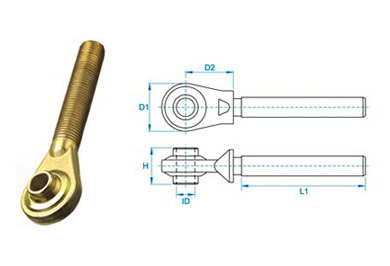

Top Link End (MM) |
|||||||
CODE |
CAT |
I D |
THREAD |
L1 |
D1 |
D2 |
H |
MEHR - 102 |
1 |
19 |
M22 X 2.5R |
95 |
50 |
58 |
44 |
MEHR - 103 |
1 |
19 |
M22 X 2.5L |
95 |
50 |
58 |
44 |
MEHR - 104 |
1 |
19 |
M22 X 2.5R |
120 |
50 |
58 |
44 |
MEHR - 105 |
1 |
19 |
M22 X 2.5L |
120 |
50 |
58 |
44 |
MEHR - 106 |
1 |
19 |
M24 X 3R |
60 |
50 |
58 |
44 |
MEHR - 107 |
1 |
19 |
M24 X 3L |
60 |
50 |
58 |
44 |
MEHR - 108 |
1 |
19 |
M24 X 3R |
85 |
50 |
58 |
44 |
MEHR - 109 |
1 |
19 |
M24 X 3L |
85 |
50 |
58 |
44 |
MEHR - 110 |
1 |
19 |
M24 X 3R |
120 |
50 |
58 |
44 |
MEHR - 111 |
1 |
19 |
M24 X 3L |
120 |
50 |
58 |
44 |
MEHR - 112 |
1 |
19 |
M24 X 2.5R |
120 |
50 |
58 |
44 |
MEHR - 113 |
1 |
19 |
M24 X 2.5L |
120 |
50 |
58 |
44 |
MEHR - 114 |
1 |
19 |
M27 X 3R |
120 |
50 |
58 |
44 |
MEHR - 115 |
1 |
19 |
M27 X 3L |
120 |
50 |
58 |
44 |
MEHR - 116 |
1 |
19 |
M27 X 3R |
155 |
50 |
58 |
44 |
MEHR - 117 |
1 |
19 |
M27 X 3L |
155 |
50 |
58 |
44 |
MEHR - 118 |
1 |
25.4 |
M27 X 3R |
135 |
56 |
66 |
51 |
MEHR - 119 |
1 |
25.4 |
M27 X 3L |
135 |
56 |
66 |
51 |
Specification
Top Link End (MM) |
|||||||
CODE |
CAT |
I D |
THREAD |
L1 |
D1 |
D2 |
H |
MEHR - 120 |
2 |
25.4 |
M27 X 3R |
190 |
56 |
66 |
51 |
MEHR - 121 |
2 |
25.4 |
M27 X 3L |
190 |
56 |
66 |
51 |
MEHR - 122 |
2 |
19 |
M27 X 3R |
190 |
56 |
66 |
42 |
MEHR - 123 |
2 |
25.4 |
M27 X 3R |
190 |
56 |
66 |
42 |
MEHR - 124 |
2 |
25.4 |
M30 X 3.5R |
75 |
56 |
75 |
51 |
MEHR - 125 |
2 |
25.4 |
M30 X 3.5L |
75 |
56 |
75 |
51 |
Top Link End (MM) |
|||||||
CODE |
CAT |
I D |
THREAD |
L1 |
D1 |
D2 |
H |
MEHR - 126 |
1 |
19 |
M30 X 3.5L |
120 |
60 |
62 |
44 |
MEHR - 127 |
1 |
19 |
M30 X 3.5R |
120 |
60 |
62 |
44 |
MEHR - 128 |
2 |
25.4 |
M30 X 3.5L |
120 |
56 |
75 |
51 |
MEHR - 129 |
2 |
25.4 |
M30 X 3.5R |
120 |
56 |
75 |
51 |
MEHR - 130 |
1 |
19 |
M30 X 3.5L |
170 |
60 |
62 |
44 |
MEHR - 131 |
1 |
19 |
M30 X 3.5R |
170 |
60 |
62 |
44 |
MEHR - 132 |
2 |
25.4 |
M30 X 3.5L |
180 |
56 |
75 |
51 |
MEHR - 133 |
2 |
25.4 |
M30 X 3.5L |
180 |
56 |
75 |
51 |
MEHR - 134 |
1 |
19 |
M30 X 3L |
170 |
60 |
62 |
44 |
MEHR - 135 |
1 |
19 |
M30 X 3R |
170 |
60 |
62 |
44 |
MEHR - 136 |
2 |
25.4 |
M30 X 3L |
180 |
56 |
75 |
51 |
MEHR - 137 |
2 |
25.4 |
M30 X 3R |
180 |
56 |
75 |
51 |
